1. ELB 종류

 지난 블로그에도 적었던 것 처럼 Elastic Load Balancer는 3가지 종류가 있음.

ALB(Application Load Balancer), NLB(Network Load Balancer), CLB(Classic Load Balancer).

각각의 LB는 사용 용도에 따라 선택이 필요하며, 오늘 작성할 내용은 CLB(단순 LoadBalancing 역할)를 작성

2. CLB 생성하기

STEP 1.

- 첫 단계에서는 LB의 이름과 사용 포트를 정함.

CLB는 단순한 포트 포워딩만 가능. 위 캡쳐에서는 LB에 HTTP 80으로 들어온 통신을 LB에 연결된 EC2 80포트로 연결해주는 것을 나타냄.

- 내부에서만 사용하는 시스템에 적용하려면 'Internal Load Balancer'를 클릭 후 생성하면 외부에서 해당 LB를 통해 접속이 불가.(사실 여기서 Internal Load Balancer를 클릭하지 않더라도, LB의 Subnet을 Private으로 하면 외부에서 접속할 수 없음. 외부에서 nslookup 입력 시, 쿼리 확인 불가)

- Available Subnets는 LB가 위치할 Subnet을 추가.(AWS 권장은 LB를 Public에 두고, LB의 뒷 단(EC2)를 Private에 위치시켜 사용하는 방식. 즉, EC2는 외부에서 접속 불가하지만 LB를 통해 접속 가능

STEP 2, 3는 생략.(Security Group 설정)

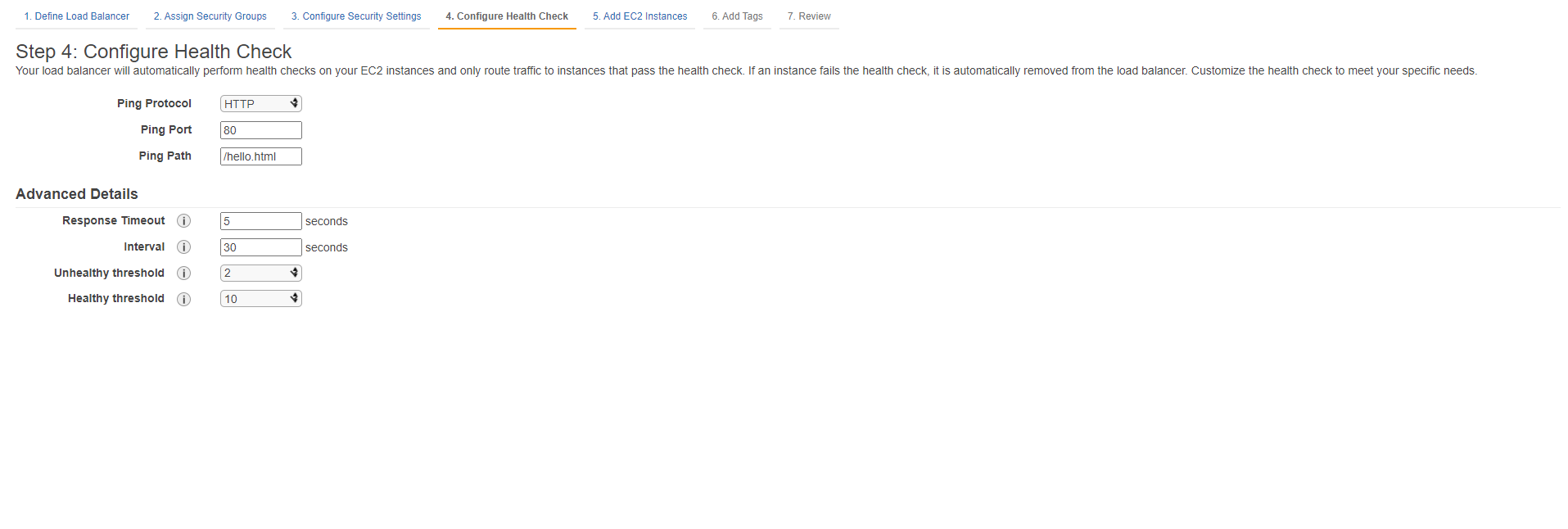

STEP 4.

- LB는 기본적으로 Health Check를 통해 Healthy인 인스턴스로만 로드밸런싱 함.

- Healthy Check는 루트 경로의 파일의 ping port를 통해 진행되는데, 위와 같이 Ping Path에 해당 파일이 위치하고 있어야 한다. html을 사용하면 문제 없지만, 사용하지 않는 경우에는 'index.html'과 같이 비어있는 html 파일을 넣어둬도 체크가 가능하다.(단, 서비스에 이상이 생겼을 때, Healthy 상태를 유지한다는 단점이 있음.)

위 화면을 보면 조금 더 잘 보임. hello.html은 80포트를 이용하며, 30초 간격으로 Health Check. Timeout은 5초, 2번 체크가 되지 않으면 Unhealthy 상태로 변경되어, 해당 인스턴스는 밸런싱 되지 않음.

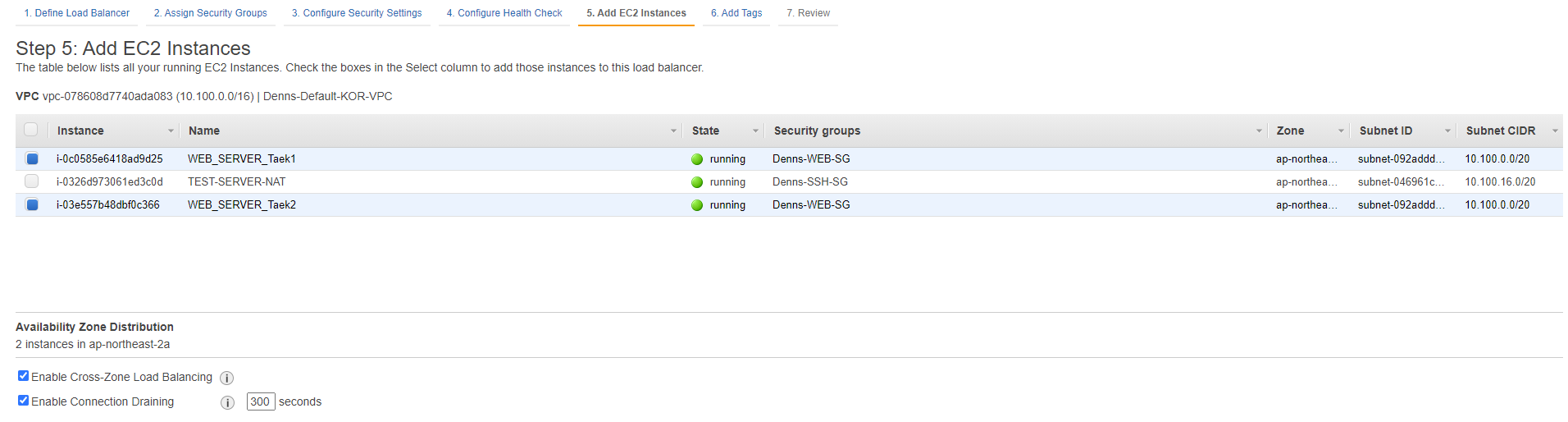

STEP 5.

- LB에 Attach 할 인스턴스를 지정하는 화면

- 하단에 Enable Cross-Zone Load Balancing은 해당 LB에 서로 다른 가용영역의 인스턴스를 넣을 수 있게 해줌. 위 화면에서는 둘 다 ap-northeast-2a를 사용했지만(보이지는 않음), ap-northeast-2c 등 다른 가용영역을 함께 사용할 수 있음

- 'Enable Connection Draining' 옵션은 LB에서 특정 인스턴스를 제거할 때, 해당 인스턴스에 신규 접속자는 차단하면서 기존에 인스턴스에 연결되어 서비스를 이용하는 사용자가 설정 시간동안 사용할 수 있도록 함.(위는 300초)

3. 포트 포워딩

* 예제에서 구성한 인스턴스는 80포트를 사용하는 중임.

- 'ELB주소:8080'을 입력하는 것과 'ELB주소:80'을 입력하는 것이 같은 페이지를 출력함.

- '여러 서비스를 사용할 때 쓸수 있나?'라는 생각을 가졌지만, 기본적으로 Health Check에서 80 포트를 체크하기 때문에 한 가지 서비스에 여러가지 포트를 사용할 때만 가능한 것 같다는 생각.(나중에 아닌 경우가 생각나면 수정해라)

4. AutoScaling과 연계

- LB를 설정하고 AutoScaling을 설정하여, 특정 임계치(CPU, Memory, Request Count 등의 지표)에 도달하면 새로운 인스턴스를 생성하여 LB에 Attach를 할 수 있다. 이 부분은 추후 작성예정이지만, 필요한 경우 구글링하면 금방 할 수 있을 것.
