WEB/WAS Architecture

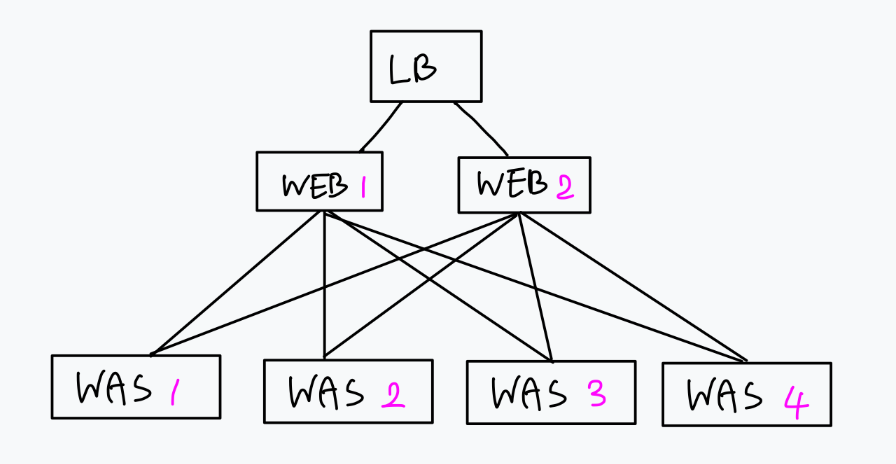

1. WEB-LB와 mod_proxy & mod_jk를 통한 서버 구성
 -. WEB-Server의 Apache에 mod_jk 혹은 mod_proxy 설정을 통해 로드밸런싱 가능.
 -. WEB-Server와 WAS-Server 간의 통신 에러 발생 시, src IP 확인이 가능함.
   (src IP가 확인 가능할 경우, 통신이 비정상적인 상황에서 통신 확인 가능)

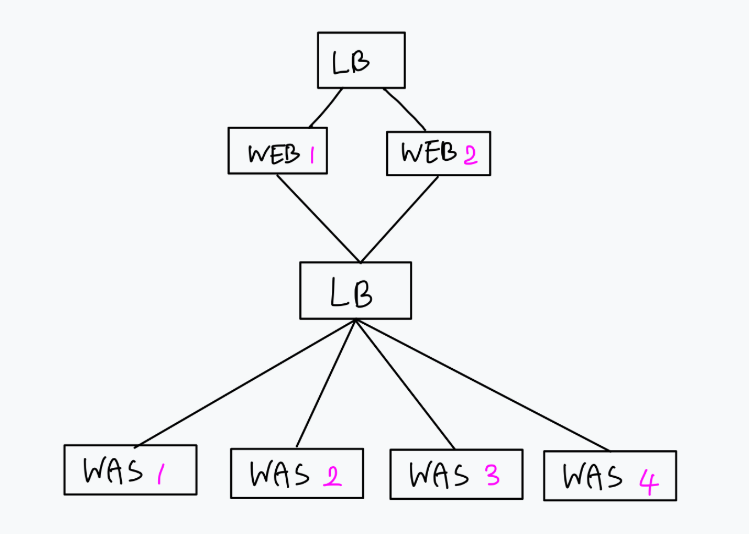

2. WEB-LB와 WAS-LB를 통한 서버 구성
 -. 통신 에러 발생 시, WEB, WAS간의 통신 에러인지, LB와 WAS간의 통신 에러인지 확인 불분명.
   (WAS-Server에서 확인 시, LB IP가 출력됨)
 -. 이벤트 등으로 인한 WAS-Server 증설 시, 추가 설정이 적음.

 -. AWS&AZURE TAM 또한, 해당 형식으로 아키텍쳐 구성 추천
